曝气池的构造

曝气沉砂系统一般位于细格栅之后，生物池之前。

主要目的是去除比重为2.65，粒径大于0.2mm以上的可快速沉淀的大颗粒物。

从池型上看，曝气沉砂池属于平流式沉砂池，其平面图是一种长方形的渠道，每座曝气沉砂池一般分为两个系列，两个系列共用一个吸砂桥。单系列分为三个廊道。

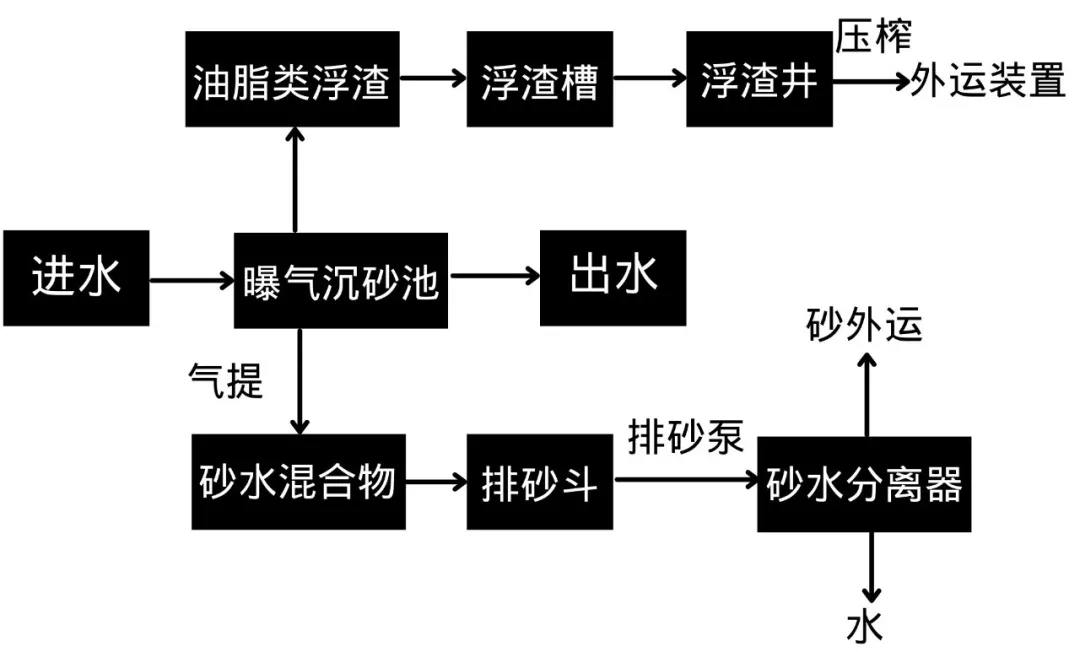

（曝气沉砂池工艺原理）

曝气沉砂区

该廊道的主要作用是曝气、沉砂，该廊道沿渠壁一侧的整个长度方向，在距池底 20~80cm处设置一系列曝气装置，并在其下部设置一定坡度的集砂斗，砂水一方面在曝气的作用下，较重的砂粒沉积在底部，另一方面，此廊道内的吸砂泵随着行车式泵吸砂机的运动，将池底的砂水抽送至砂水分离器。

除油刮渣区

行车式泵吸砂机在该区域装有除油刮渣板，刮渣板随着行车的运动，将该廊道内的浮渣刮至曝气沉砂池的出水末端。

出砂区

出砂区也称为出砂槽，经吸砂泵提取上来的砂水经过出砂槽输送至砂水分离器，在工程设计时，对于处理规模较小的小型污水处理厂，一般两个系列共用一个出砂槽。
